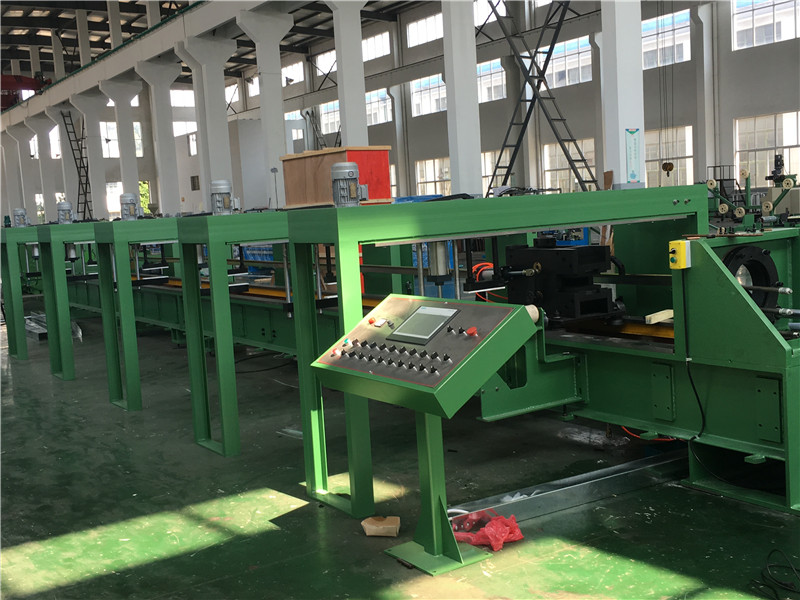

液壓拉拔一體機 您的位置：首頁 > 產品中心 > 液壓拉拔一體機

產品介紹

　　1.液壓拉拔設備的工藝特點

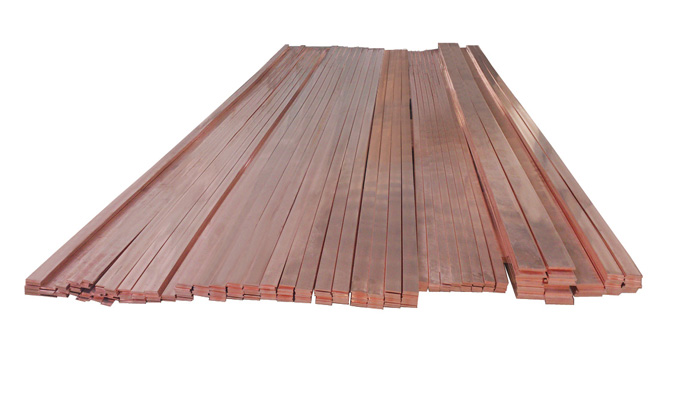

　　拉拔機是銅排、銅棒及其它材料通過一道模具的拉拔，使拉拔后的成品達到精度更高、表面光亮、增加硬度和彈性，不易變形的目的。液壓拉拔機相較于鏈條式拉拔機，具有性能好、自動化程度高，較大幅度減少員工及減輕勞動強度，提高操作工的安全性，并可根據客戶需求在不超過總長范圍內任意設定長度。

　　2.YLB型液壓自動拉拔一體機工作原理：

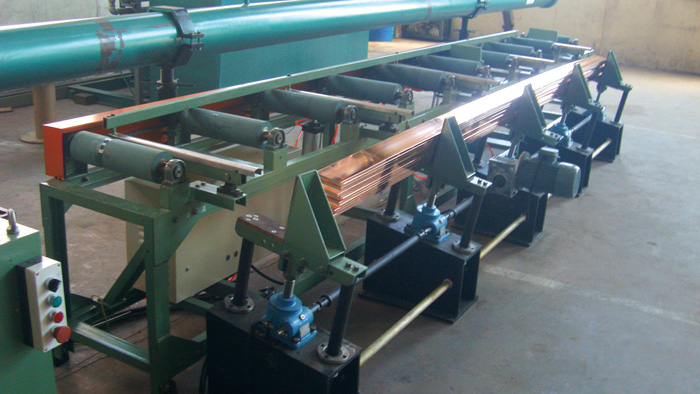

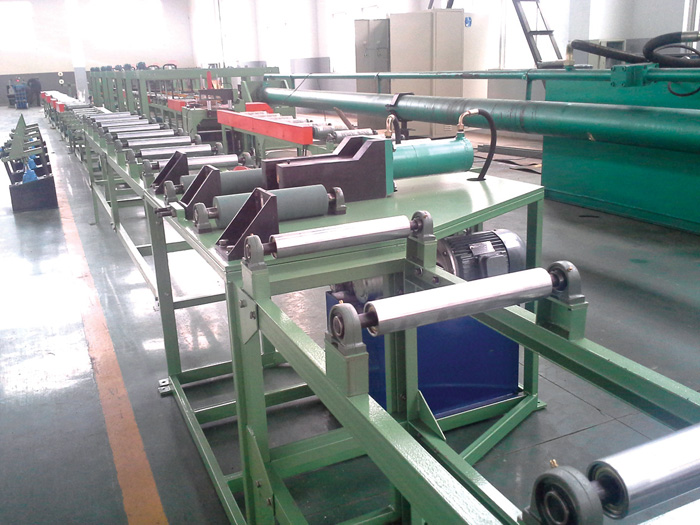

　　銅排制頭；放卷；矯平輸送；鉗口夾緊；潤滑；拉拔；中斷鋸切；橫向移料；張力矯直；橫向移料；輥道輸送；定尺鋸切；輥道輸送到儲料臺

技術參數

		12米型機	10米型機	8米型機	6米型機
		12M	10M	8M	6M
公稱拉拔力 (t) Nominal drawing force		50
有效拉拔長度 effective drawing length (m)		12	10	8	6
型材規格	寬度width	＜170
Material (mm)	厚度thickness	3～30
拉拔速度 drawing speed (m/min)		1～10
回程速度 return speed (m/min)		10～48
缸筒內徑 ID of the cylinder (min)		220
活塞桿直徑 Diameter of the piston rod (min)		125
主油缸行程 stoke of the main oil cylinder (m)		12.5	10.5	8.5	6.5
液壓站供油壓力 oil pressure from the hydraulic station (MPa)		21
供電方式 power supply		三相四線制380V/50Hz
裝機容量 capacity (kW)		90	88	75	75
冷卻水用量 cooling water（m3/h）		10～30
壓縮空氣 compressed air（m3/h）		1
機器外形尺寸	長 length	35	32	30	28
Equipment Size	寬width	4.5
	高height	2.2
機器重量weight of the equipment(t)		30	29	25	23
占用車間長度space needed		40	36	29	23
